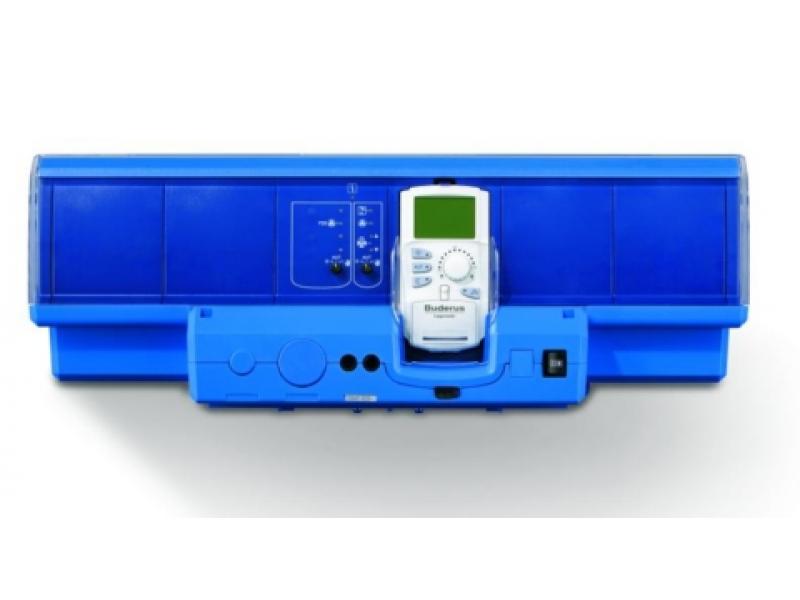

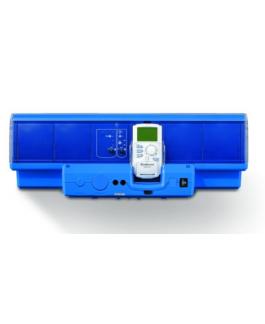

Система управления Buderus Logamatic 4323, котельное оборудование, системы отопления

Описание:

Расширение функций имеющейся системы регулирования, например, модулемFM441 или FM442, как самостоятельной системой управления на ведомом котле с управлением бустерным насосом или как самостоятельным регулятором отопительного контура с контролем горячего водоснабжения
Функциональные модули и цифровая панель обслуживания в пластмассовом корпусе с откидной крышкой
Соединительные штекеры имеют цветовую и цифровую кодировку
Полная электрическая разводка
Степень защиты IP 40
Защита от радио- и телепомех
Корпус из маркированного утилизируемого материала
 В комплект входит 1 датчик наружной температуры, датчик температуры температуры подающей линии установки, а также 1 датчик температуры подающей линии FV/FZ
С универсальной системой быстрого монтажа
Расширение систем управления
Модульная цифровая система управления для расширения функций модульной системы серии 4000 как подсистемы на ведомом котле с бустерным насосом или в качестве самостоятельного регулятора отопительного контура
Содержит:
- модуль-контроллер CM431, дополнительный модуль ZM433
- пульт управления MEC2
- модуль блока питания NM482 - модуль BUS BM492 - модуль BUS BM492
Функциональные модули и цифровой блок управления в пластмассовом корпусе с откидной крышкой
4 свободных разъема для модулей
Разъем для сервисного модуля Servicetool
Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
Пусковой выключатель
 Полная электрическая разводка
Степень защиты IP 40
Защита от радио- и телепомех
2 отдельных предохранительных контура
Корпус из маркированного утилизируемого сырья
С универсальной системой быстрого монтажа
 Включает датчик наружной температуры
 Возможно расширение комплектации
Модуль-контроллер CM431, дополнительный модуль ZM433
Самостоятельный регулятор отопительного контура с контролем теплоснабжения
Система управления ведомого котла с регулированием бустерного насоса
Регулирование одного отопительного контура со смесителем и без него
- возможно подключение дистанционного управления
- индикация рабочего режима светодиодами
- ручной режим управления с возможностью переключения выкл./авт. режим/ручной режим
Статус светодиодов и индикация рабочего режима и неисправностей
- неисправность модуля
- летний режим
- насос отопительного контура вкл.
- исполнительный орган отопительного органа
Коммуникация через ECOCAN-BUS
 Передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic
Пульт управления MEC2
Ввод данных, считывание и индикация всех регулируемых параметров
Со встроенным датчиком комнатной температуры и прием радиосигнала

Базовая система управления 4322 с дисплеем котла, без пульта управления МЕС2
Для управления ведомого котла в установках с несколькими котлами
Индикация температуры котловой воды
Управление системой 4322 через пульт МЕС2 другой системы управления, например, 4321

Технические характеристики

Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
Потребляемая мощность, ВА: 5
Предохранитель системы управления, А: 2 x 10
Размеры ширина/высота/глубина, мм: 660/240/230
Выход циркуляционного насоса отопительного контура, А: 5
Выход бустерного насоса, А: 5
Управление исполнительным органом котлового контура, В: 230
Время выбега серводвигателя, сек: 120 (диапазон установки 10-600)
Вид регулятора: 3 - позиционный регулятор (режим PI)
Температура окружающего воздуха
эксплуатация, °C: +5...+50
транспортировка, °C: -30...+55
