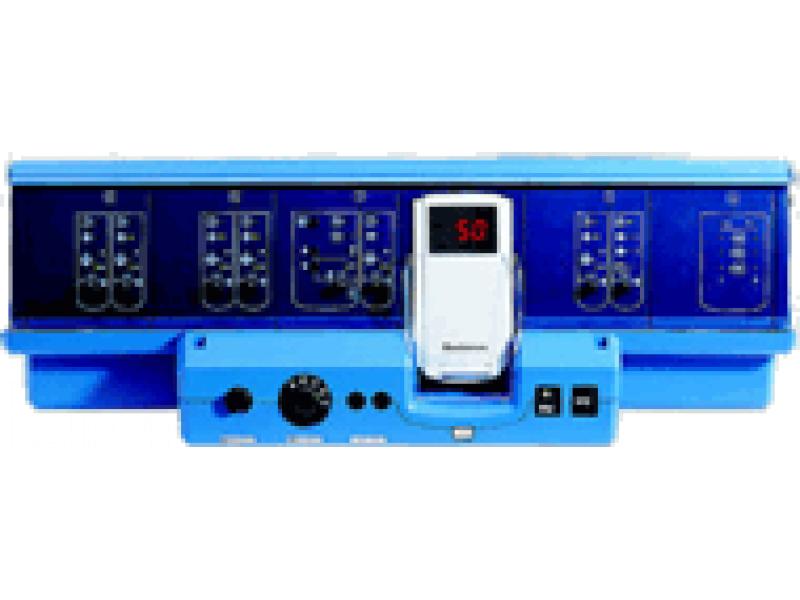

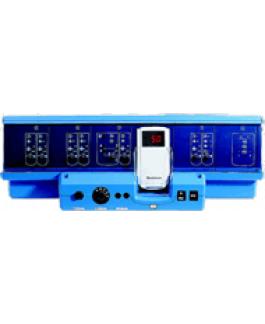

Система управления Buderus Logamatic 4312, котельное оборудование, системы отопления

Описание:

Модульная цифровая система управления для установки на котле со средней и большой мощностью
Управление 2-ым или 3-им котлом в котельной установке с несколькими котлами
Содержит:
- модуль-контроллер CM431, дополнительный модуль ZM432
- дисплей котла
- регулируемый предохранительный ограничитель температуры STB
- настраиваемый регулятор температуры котловой воды TR
- модуль блока питания NM482
- модуль BUS BM492
Функциональные модули и цифровой блок управления в пластмассовом корпусе с откидной крышкой
Кнопка контроля дымовых газов
Переключатель котлового контура и переключатель горелки
 Кнопка повышения/понижения модуляции
4 свободных разъема для модулей
 Сервисный разъем
 Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
Пусковой выключатель, аварийный выключатель горелки
Полная электрическая разводка
 Степень защиты IP 40
 Защита от радио- и телепомех
 2 отдельных предохранительных контура
Корпус из маркированного утилизируемого сырья
С универсальной системой быстрого монтажа
С кабелем горелки 2-ой ступени
 С датчиком температуры котловой воды
Возможно расширение комплектации
Модуль-контроллер CM431,
 дополнительный модуль ZM432
Управление 1-ступенчатой, 2-ступенчатой, двумя 1-ступенчатыми, модулированной горелками
Регулирование котлового контура с исполнительным органом и управление в зависимости от потребности насосом котлового контура; гидравлическая блокировка
Обеспечение условий эксплуатации котла с Ecostream-технологией с регулированием температуры обратной линии
 Статус светодиодов и индикация рабочего режима и неисправностей:
- неисправность модуля
- неисправность горелки
- летний режим
- ступень горелки
- модуляция
- насос котлового контура
- исполнительный орган котлового контура
Коммуникация через ECOCAN-BUS
Передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic
 Разъемы для дистанционного регулирования и системы домашнего контроля за электронной техникой
 Кнопка контроля дымовых газов
 Переключатель котлового контура и горелки
Кнопка повышения/понижения модуляции
Дисплей котла
 Крышка разъема для MEC2
С цифровой индикацией фактических температур котловой воды

Технические характеристики

Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
Потребляемая мощность, ВА: 5
Предохранитель системы управления, А: 2 x 10
Размеры ширина/высота/глубина, мм: 660/240/230
Максимальный ток включения:
Выход горелки, А: 8
Выход насоса котлового контура, А: 8
Управление исполнительным органом котлового контура, В: 230
Время выбега серводвигателя, сек: 120 (диапазон установки 10 - 600)
Вид регулятора: 3 - позиционный регулятор (режим PI)
Температура окружающего воздуха:
эксплуатация, °C: +5...+50
транспортировка, °C: -20...+55
