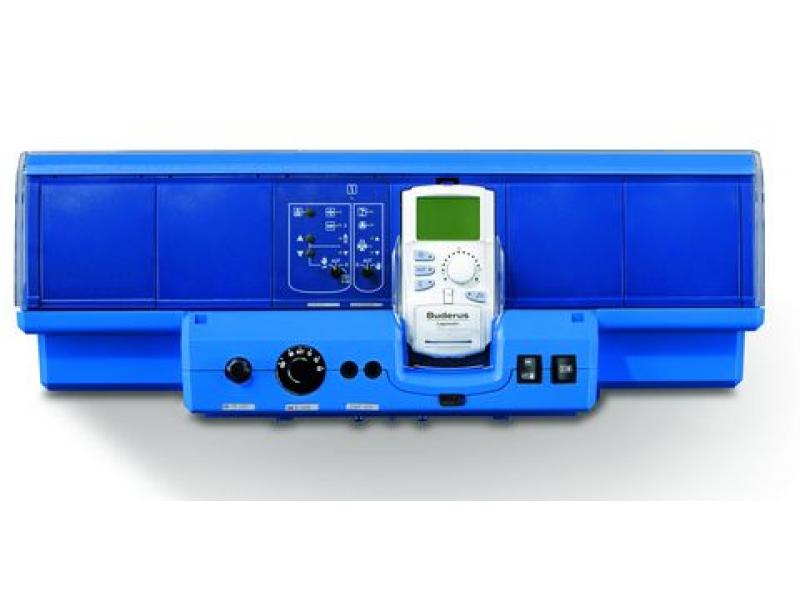

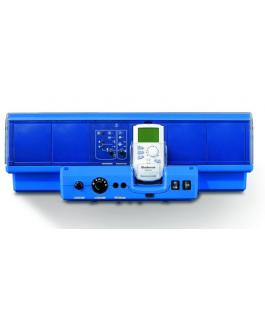

Система управления
Бренд: Buderus
Модель: Logamatic 4322
Артикул: 7747311685

Описание:

Модульная цифровая система управления для установки на котлах средней и большой мощности
Применяется
- как система управления для низкотемпературных и конденсационных котлов
- для управления отопительными системами с одним котлом
Базовая комплектация включает:
- модуль-контроллер CM431
- центральный модуль ZM434
- пульт управления MEC2
- приборы безопасности, проверенныепо DIN
- регулируемый предохранительный ограничитель температуры STB до 120°С
- регулятор температуры котловой воды TR до 120°С
- модуль блока питания NM482
- модуль шины BM492
Функцональные модули и цифровой пульт управления расположены в пластмассовом корпусе с откидной крышкой
Кнопка контроля дымовых газов
Переключатель котлового контура
 Переключатель горелки с кнопками модуляции "выше/ниже"
4 свободных разъема для модулей
Разъем для сервисного модуля Service-tool
 Соединительные штекеры с цветовой и цифровой маркировкой на соответсвующем фукциональном модуле
Переключатель аварийного режима горелки
Полная электрическая разводка
Степень защиты IP 40
Не создает помех для радио и телевидения
 2 отдельных предохранительных контура
 Корпус из маркированного утилизируемого материала
С универсальной системой быстрого монтажа
В комплект входит кабель 2-ой ступени горелки
 В комплект входят датчики наружной температуры котловой воды
Возможно расширение функциональными модулями системы Logamatic 400
Связь через шину ECOCAN
 Передача данных, дистанционный ввод параметров через систему дистанционного управления Logamatic
Основные функции молуля контроллера СМ431 и центрального модуля ZM434
Управление одноступенчатой, двухступенчатой, модулированной горелкой или двумя одноступенчатыми горелками
Включение ступенчатой горелки через контакты "ступень1" и "ступень2"
Управление модулированной горелкой на выбор трехпозиционным ступенчатым регулятором или регулированием мощности через выход 0-10В
Вход для переключения условий эксплуатации при использовании двухтопливных горелок
Обеспечение условий эксплуатации низкотемпературных и Ecostreem-котлов через регулирование котлового контура
Регулирование котлового контура исполнительным органом и включение насоса котлового контура в зависимости от потребности; гидравлическая блокировка
 Возможно регулирование через выход 0-10 В частоты вращения насоса котлового контура в зависимости от текущей мощности котла
Переключение летнего/зимнего времени по календарю
Светодиодная индикация
- несправности модуля
- неисправности горелки
- ступеней горелки
- модуляции
- летнего режима
- насмоса котлового контура
- исполнительного органа котлового контура

Технические характеристики

Размеры, ширина/высота/длина, мм: 660/240/230
Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
Потребляемая мощность, ВА: 5
Предохранитель системы управления, А: 2 x 10
Максимальный ток включения
Выход горелки, А: 8
Выход насоса котлового контура, А: 5
Управление исполнительным органом котлового контура, В: 230
Время выбега серводвигателя, с: 120 (диапазон регулировки 10-600)
Тип регулятора: трехпозиционный ступенчатый регулятор (режим PI)
Температура окружающего воздуха
эксплуатация, °C: +5...+50
транспортировка, °C: -30...+55
